l 内藏式双文丘里管的换代产品
l 压损小、精度更高、测量范围更宽
1. 用途及特点

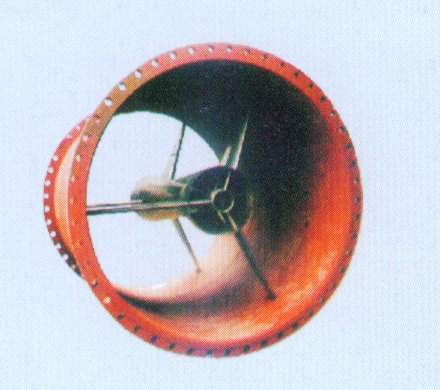

BYW-FX亚音速复式文丘里管是内藏式双文丘里管的换代产品,是经过对本公司产品内藏式双文丘里管的大量风洞试验数据的研究总结,从而更完善了该产品的计算软件和结构设计。在此基础上推出了BYW-FX亚音速复式文丘里管。因此它具有内藏式双文丘里管的一切优点,且具有更高的精度和更宽的测量范围。并已标准化。其用途范围与内藏式双文丘里管相同。
2. 结构及工作原理
2.1 工作原理与内藏式双文丘里管相同
2.2传感器结构简图
亚音速复式文丘里管传感器结构简图
3.主要技术数据
3.1测量范围
a 圆形截面管道公称通径:
DN=300 mm~6000mm
b 矩形截面管道宽×高:W×H(mm) =300×300~6000×6000以及宽、高不等的矩形管道
c 其它公称直径DN相同的几何截面管道
d 公称压力:PN ≤6.4Mpa
e 工作温度: < 900℃
f 差压值:(0~100} KPa
g 重复测量误差(稳定度):±10Pa
h 精度等级:0.25级 0.5级
i 传感器接管尺寸:焊接钢管G3/4"
j 材料:管道:碳钢或按用户要求
传感器:1Cr18Ni9Ti或其它材料
3.2 号表示方法
BYW-FX-□□□□
BYW-FX-亚音速复式文丘里管; □□□□-公称通径
