一、模块介绍
1、集成四路数字光源控制，亮度软件控制
2、集成7路高速输入，1路编码器功能，12路DO输出
3、自带12V直流电源输出，给相机供电
4、相机外触发/软件触发由软件切换
5、相机外触发接线无需外部电源，相机的连条触发线按要求接好即可
二、技术参数及安装尺寸
工作电源直流24V
输出功率
工作温度-20℃～50℃
存储温度-30℃～70℃
温度范围＜90％

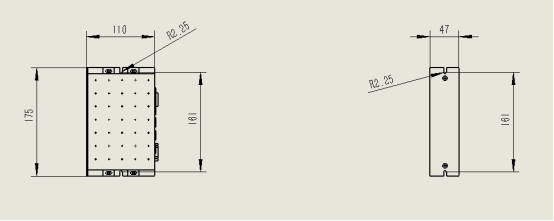

安装尺寸
三、接口端子电路及功能定义
1、12V电源输出：4组12V电源输出，上正下负（相机供电）
2、外触发输出端口定义（禁止输入外部电源）
根据实际端口排序/端口接线上下不能反
|
端口 |
相机4外触发 |
相机3外触发 |
相机2外触发 |
相机1外触发 |
|
上 |
T4+ |
T3+ |
T2+ |
T1+ |
|
下 |
T4- |
T3- |
T2- |
T1- |
|
|
|
|
|
|
3、光源输出端口定义（禁止输入外部电源）
根据实际端口排序/端口接线上下不能反
|
端口 |
通道4 |
通道3 |
通道2 |
通道1 |
|
上 |
L4+ |
L3+ |
L2+ |
L1+ |
|
下 |
L4- |
L3- |
L2- |
L1- |
4、IN1-IN8输入端口定义
根据实际端口排序,输入既可高电平触发，也可低电平触发，每通道独立输入。
1、低电平触发接线方式，里边为双向光耦，可反接
|
端口 |
4 |
3 |
2 |
1 |
8 |
7 |
6 |
5 |
|
上 |
IN4 |
IN3 |
IN2 |
IN1 |
编码器 |
IN7 |
IN6 |
IN5 |
|
下 |
24V |
24V |
24V |
24V |
24V |
24V |
24V |
24V |
2、高电平触发接线方式，里边为双向光耦，可反接
|
端口 |
4 |
3 |
2 |
1 |
8 |
7 |
6 |
5 |
|
上 |
0V |
0V |
0V |
0V |
24V |
0V |
0V |
0V |
|
下 |
IN4 |
IN3 |
IN2 |
IN1 |
编码器 |
IN7 |
IN6 |
IN5 |
|
|
|
|
|
|
|
|
|
|
|
IN1 |
触发拍照端子 1 |
当输入IN信号后，模块执行对应的IN事务流程。每个IN事务流程在模块参数设置软件界面设置。
|
|
IN2 |
触发拍照端子 2 |
|
|
IN3 |
触发拍照端子 3 |
|
|
IN4 |
触发拍照端子 4 |
|
|
IN5 |
触发拍照端子 5 |
|
|
IN6 |
触发拍照端子 6 |
|
|
IN7 |
触发拍照端子 7 |
|
|
IN8 |
编码器 |
输入公共端接必须接高电平 |
5、OUT输出端口定义
根据实际端口排序/端口接线上下不能反
|
端口 |
12 |
11 |
10 |
9 |
----- |
4 |
3 |
2 |
1 |
|
上 |
OUT12 |
OUT11 |
OUT10 |
OUT9 |
----- |
OUT4 |
OUT3 |
OUT2 |
OUT1 |
|
下 |
0V |
||||||||
注意：1、OUT编号与软件OUT输出设置的编号一一对应
2、输出端子下排必须接入0伏电源，不可接反！目前只能输出低电平

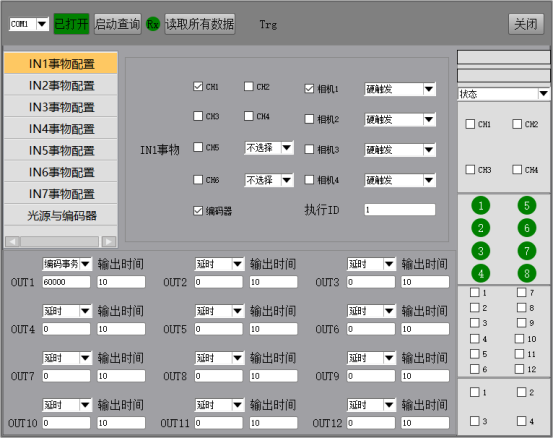

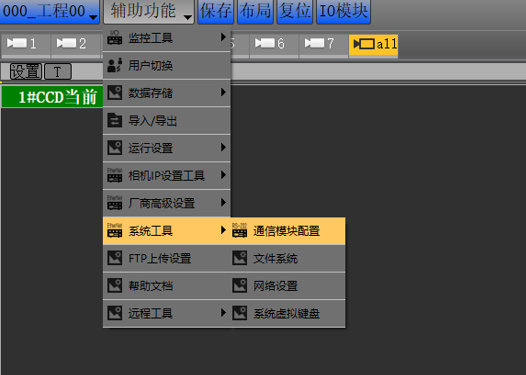

四、IO模块软件控制界面
