变频器工作原理：
随着工业自动化的不断发展，变频器在各行各业的应用非常广泛，变频器的原理就是根据电机实际需要来改变所需要的电源电压，从而达到节能、调速的目的，除此之外变频器还自带很多保护功能，在某项工作条件出现异常的时候会出现相应的报警代码，可根据不同的故障代码来排查具体是哪个部位出现了故障。变频器是通过内部的整流单元把电压源的交流变换为直流，再通过逆变模块转换为电机所需要的交流电提供给所带电机，从而达到节能的目的。
变频器的维修：
在变频器出现报警代码时，先参考相应的说明书查所显示故障代码是什么意思，如过流、过载、过热保护、接地等，首先判断是变频器本身故障还是外部线路或者电机故障，可以把电机动力线从变频器上脱下，再上电重启看变频器是否还报警，如果还报警那么基本是变频器内部元器件损坏了，如果不报警了，那着重查下电机和外围线路，查下电机动力线是否有破损、短线等，电机是否接地，有没有外部机械卡死，电机是否发热等。特别提醒，在不清楚报警所显示故障代码是什么问题的时候不要盲目上电，容易引起变频器的二次伤害，碰到相应报警故障时候可以咨询相关专业维修人员，以免给企业带来不必要的损失。
常州凌科自动化可维修变频器品牌：西门子、ABB、AB、丹佛斯、海利普、施耐德、三菱、安川、富士、伟肯、力士乐、贝加莱、欧姆龙、伦茨、三垦、科比、英威腾、台达、汇川、瑞恩、鲍米勒、SEW、东元、埃斯顿、东芝等国内外一线品牌。
变频器比较常见的故障：过流、过载、欠压、过压、上电不显示、无输出等。
一、过流：
过流故障可分为加速、减速、恒速过电流。其可能是由于变频器的加减速时间太短、负载发生突变、负荷分配不均，输出短路等原因引起的。这时一般可通过延长加减速时间、减少负荷的突变、外加能耗制动元件、进行负荷分配设计、对线路进行检查。如果断开负载变频器还是过流故障，说明变频器逆变电路已环，需要更换变频器。
二、过载：
过载故障包括变频过载和电机过载。其可能是加速时间太短，电网电压太低、负载过重等原因引起的。一般可通过延长加速时间、延长制动时间、检查电网电压等。负载过重，所选的电机和变频器不能拖动该负载，也可能是由于机械润滑不好引起。如前者则必须更换大功率的电机和变频器；如后者则要对生产机械进行检修。
三、欠压：
说明变频器电源输入部分有问题，需检查后才可以运行
四、过压:
电源电压过高保护,需检查电源。
五、上电后键盘无显示：
1. 检查输入电源是否正常，若正常，可测量直流母线P、N端电压是否正常：若没电压，可断电检查充电电阻是否损坏断路。
2. 经查P、N端电压正常，可更换键盘及键盘线，如果仍无显示，则需断电后检查主控板与电源板连接的26P排线是否有松脱现象或损坏断路。
3.若上电后开关电源工作正常，继电器有吸合声音，风扇运转正常，仍无显示，则可判定键盘的晶振或谐振电容坏，此时可更换键盘或修理键盘。
4.如果上电后其它一切正常，但仍无显示，开关电源可能未工作，此时需停电后拔下P、N端电源，检查IC3845的静态是否正常（凭经验进行检查）。如果IC3845静态正常，此时在P、N加直流电压后18V/1W稳压二极管两端约8V左右的电压，但开关电源并未工作，断电检查开关变压器副边的整流二极管是否有击穿短路。
5. 上电后18V/1W稳压二极管有电压，仍无显示，可除去外围一些插线，包括继电器线插头、风扇线插头，查风扇、继电器是否有短路现象。
6. P、N端上电后，18V/1W稳压二极管两端电压为8V左右，用示波器检查IC3845的输入端④脚是否有锯齿波，输出端⑥脚是否有输出。
7. 检查开关电源的输出端+5V、±15V、+24V及各路驱动电源对地以及极间是否有短路。
六、有频率显示，但无电压输出：
1. 变频器运行后，有运行频率，但在U、V、W之间无电压输出，此时需检查载波频率参数是否有丢失。
2. 若载波频率参数正常，可运行变频器，用示波器检查其驱动波形是否正常。
3. 若驱动波形不正常，则需检查主控板CPU发出的SPWM波形是否正常，若异常，则CPU故障；若主控板的SPWM波形正常，则需断电更换26P排线再试，若驱动板驱动波形仍不正常，则驱动电路部分有故障，需修理或更换。
七、接地故障
变频器报接地故障一般是变频器，电缆，或电机故障引起的。
变频器可能是IGBT部分损坏接地。电缆可能是因为绝缘破损或浸水接地。电机可能是定子绝缘损坏接地。也可能是电缆过长导致接地故障。
常州凌科变频器维修流程：
1.客户根据故障来电寻求技术部帮助，工程师认为，故障可由客户自行解决的，我们将提供免费解决方案；不能自行解决的，客户可送变频器，或快递设备到凌科公司；
2.公司当天安排维修工程师检测，检测报告出来后，公司接单人员及时将检测报告传真给客户，客户在阅读检测报告后，若决定维修，就与我公司签订维修合同及汇款到公司帐号；
3.若不维修，公司可及时为您公司办理快递业务，寄回贵公司，维修公司无需承担任何费用，产品维修后，产品的外壳上有维修的保修标签，上面有保修日期，送货单，收据，名片等上面均有，请保管好以后作为维修凭证，免费保修。
维修案例分析：
案例一：西门子 6SE70 变频器
故障现象： 变频器有时工作正常，有时停机报警，显示故障 F023 代码。
故障分析与维修：
说明书中所说故障是超过逆变器极限温度报警。按书中所说检查变频器周围温度不高，风扇运转很正常，也没有过载现象。于是先检查温度传感器，拆下温度传感器，用万用表测两端的压降，两个方向都是 0.86 伏左右正常，是热电耦形的，为了证明传感器好坏，把它装上另外一台机子上结果正常，这样问题肯定在信号处理回路中，详细检查所关联的回路，所有贴片电阻R 1 ， R 2 ， R 3 阻值都正常，从另外一台机上换过来一块 CPU 板试机，没发现问题。试把图中的小瓷片电容 C1 换掉，结果通电显示正常，故障问题解决。
案例二：西门子ECO变频器
故障现象： R 、 S 、 T 三相输入短路，无显示。
故障分析与维修：
拆开机器就发现严重的短路现象，整流模块和 IGBT 模块爆裂，短路造成的黑色积炭喷得到处都是，主回路两个继电器也爆开，主控板暂时没有发现问题，但驱动部分烧了好几处，另外储能大电容一部分都已发涨，电容板上的两颗大螺丝接触处全部烧焦，这就是西门子ECO变频器的通病，因为所有电量都是要经过这两颗铁螺丝，一旦铁螺丝生锈，很容易引起电容的充放电不良，这样电容发热，漏电，发涨到后损坏重要器件就不在话了，为了防止再次接触不良打火，在上螺丝同时好焊上几股粗铜线，维修触发板时不知道参数的，可以从控制板上完好的器件与损坏相同的对比，修复该板的电压分别为 -4.7 伏，-4.44 伏，更换损坏器件后，可以加电试验，试验步骤按主回路到控制空载，负载分别运行检查。
加电试验前为保证器件安全，防止再次损坏重要器件，大电容暂时不要装上，用两只小电容代替，为了保护 IGBT ，电容到 IGBT 的供电回路好是串联白炽灯泡（也就是接个假负载），通电后如果显示正常，可以启动变频器，再测量 6 个触发脉冲，如果信号正常，可以去掉电容与 IGBT 之间的灯泡，装上大电容进行空载运行，正常后再接负载运行，经调试机器后一般恢复正常。
凌科自动化优势：
1、二十名资深电气工程师，芯片级无图纸维修；

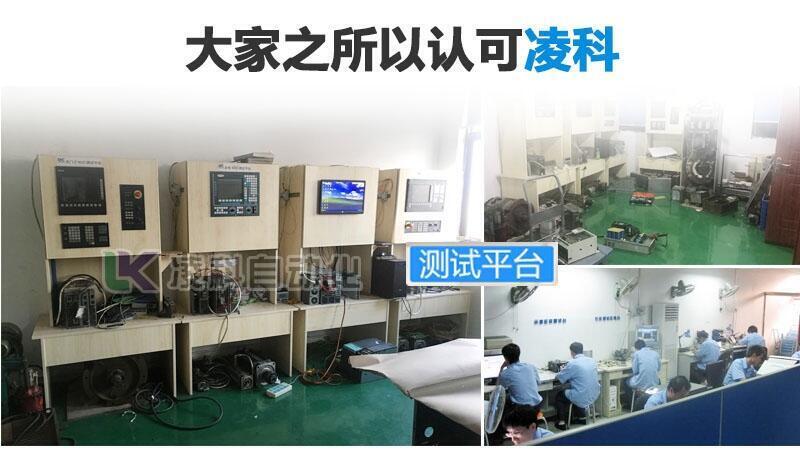

2、齐全的检测维修测试平台，测试完好后再发货，极大的降低了返修率；
3、庞大的配件仓库及几百台的备用机库存，大大的缩短了维修周期；
4、7*24H的售后服务及免费技术指导，赢得广大客户的一致好评。
随着工业自动化的不断发展，变频器在各行各业的应用非常广泛，变频器的原理就是根据电机实际需要来改变所需要的电源电压，从而达到节能、调速的目的，除此之外变频器还自带很多保护功能，在某项工作条件出现异常的时候会出现相应的报警代码，可根据不同的故障代码来排查具体是哪个部位出现了故障。变频器是通过内部的整流单元把电压源的交流变换为直流，再通过逆变模块转换为电机所需要的交流电提供给所带电机，从而达到节能的目的。
变频器的维修：
在变频器出现报警代码时，先参考相应的说明书查所显示故障代码是什么意思，如过流、过载、过热保护、接地等，首先判断是变频器本身故障还是外部线路或者电机故障，可以把电机动力线从变频器上脱下，再上电重启看变频器是否还报警，如果还报警那么基本是变频器内部元器件损坏了，如果不报警了，那着重查下电机和外围线路，查下电机动力线是否有破损、短线等，电机是否接地，有没有外部机械卡死，电机是否发热等。特别提醒，在不清楚报警所显示故障代码是什么问题的时候不要盲目上电，容易引起变频器的二次伤害，碰到相应报警故障时候可以咨询相关专业维修人员，以免给企业带来不必要的损失。
常州凌科自动化可维修变频器品牌：西门子、ABB、AB、丹佛斯、海利普、施耐德、三菱、安川、富士、伟肯、力士乐、贝加莱、欧姆龙、伦茨、三垦、科比、英威腾、台达、汇川、瑞恩、鲍米勒、SEW、东元、埃斯顿、东芝等国内外一线品牌。
变频器比较常见的故障：过流、过载、欠压、过压、上电不显示、无输出等。
一、过流：
过流故障可分为加速、减速、恒速过电流。其可能是由于变频器的加减速时间太短、负载发生突变、负荷分配不均，输出短路等原因引起的。这时一般可通过延长加减速时间、减少负荷的突变、外加能耗制动元件、进行负荷分配设计、对线路进行检查。如果断开负载变频器还是过流故障，说明变频器逆变电路已环，需要更换变频器。
二、过载：
过载故障包括变频过载和电机过载。其可能是加速时间太短，电网电压太低、负载过重等原因引起的。一般可通过延长加速时间、延长制动时间、检查电网电压等。负载过重，所选的电机和变频器不能拖动该负载，也可能是由于机械润滑不好引起。如前者则必须更换大功率的电机和变频器；如后者则要对生产机械进行检修。
三、欠压：
说明变频器电源输入部分有问题，需检查后才可以运行
四、过压:
电源电压过高保护,需检查电源。
五、上电后键盘无显示：
1. 检查输入电源是否正常，若正常，可测量直流母线P、N端电压是否正常：若没电压，可断电检查充电电阻是否损坏断路。
2. 经查P、N端电压正常，可更换键盘及键盘线，如果仍无显示，则需断电后检查主控板与电源板连接的26P排线是否有松脱现象或损坏断路。
3.若上电后开关电源工作正常，继电器有吸合声音，风扇运转正常，仍无显示，则可判定键盘的晶振或谐振电容坏，此时可更换键盘或修理键盘。
4.如果上电后其它一切正常，但仍无显示，开关电源可能未工作，此时需停电后拔下P、N端电源，检查IC3845的静态是否正常（凭经验进行检查）。如果IC3845静态正常，此时在P、N加直流电压后18V/1W稳压二极管两端约8V左右的电压，但开关电源并未工作，断电检查开关变压器副边的整流二极管是否有击穿短路。
5. 上电后18V/1W稳压二极管有电压，仍无显示，可除去外围一些插线，包括继电器线插头、风扇线插头，查风扇、继电器是否有短路现象。
6. P、N端上电后，18V/1W稳压二极管两端电压为8V左右，用示波器检查IC3845的输入端④脚是否有锯齿波，输出端⑥脚是否有输出。
7. 检查开关电源的输出端+5V、±15V、+24V及各路驱动电源对地以及极间是否有短路。
六、有频率显示，但无电压输出：
1. 变频器运行后，有运行频率，但在U、V、W之间无电压输出，此时需检查载波频率参数是否有丢失。
2. 若载波频率参数正常，可运行变频器，用示波器检查其驱动波形是否正常。
3. 若驱动波形不正常，则需检查主控板CPU发出的SPWM波形是否正常，若异常，则CPU故障；若主控板的SPWM波形正常，则需断电更换26P排线再试，若驱动板驱动波形仍不正常，则驱动电路部分有故障，需修理或更换。
七、接地故障
变频器报接地故障一般是变频器，电缆，或电机故障引起的。
变频器可能是IGBT部分损坏接地。电缆可能是因为绝缘破损或浸水接地。电机可能是定子绝缘损坏接地。也可能是电缆过长导致接地故障。
常州凌科变频器维修流程：
1.客户根据故障来电寻求技术部帮助，工程师认为，故障可由客户自行解决的，我们将提供免费解决方案；不能自行解决的，客户可送变频器，或快递设备到凌科公司；
2.公司当天安排维修工程师检测，检测报告出来后，公司接单人员及时将检测报告传真给客户，客户在阅读检测报告后，若决定维修，就与我公司签订维修合同及汇款到公司帐号；
3.若不维修，公司可及时为您公司办理快递业务，寄回贵公司，维修公司无需承担任何费用，产品维修后，产品的外壳上有维修的保修标签，上面有保修日期，送货单，收据，名片等上面均有，请保管好以后作为维修凭证，免费保修。
维修案例分析：
案例一：西门子 6SE70 变频器
故障现象： 变频器有时工作正常，有时停机报警，显示故障 F023 代码。
故障分析与维修：
说明书中所说故障是超过逆变器极限温度报警。按书中所说检查变频器周围温度不高，风扇运转很正常，也没有过载现象。于是先检查温度传感器，拆下温度传感器，用万用表测两端的压降，两个方向都是 0.86 伏左右正常，是热电耦形的，为了证明传感器好坏，把它装上另外一台机子上结果正常，这样问题肯定在信号处理回路中，详细检查所关联的回路，所有贴片电阻R 1 ， R 2 ， R 3 阻值都正常，从另外一台机上换过来一块 CPU 板试机，没发现问题。试把图中的小瓷片电容 C1 换掉，结果通电显示正常，故障问题解决。
案例二：西门子ECO变频器
故障现象： R 、 S 、 T 三相输入短路，无显示。
故障分析与维修：
拆开机器就发现严重的短路现象，整流模块和 IGBT 模块爆裂，短路造成的黑色积炭喷得到处都是，主回路两个继电器也爆开，主控板暂时没有发现问题，但驱动部分烧了好几处，另外储能大电容一部分都已发涨，电容板上的两颗大螺丝接触处全部烧焦，这就是西门子ECO变频器的通病，因为所有电量都是要经过这两颗铁螺丝，一旦铁螺丝生锈，很容易引起电容的充放电不良，这样电容发热，漏电，发涨到后损坏重要器件就不在话了，为了防止再次接触不良打火，在上螺丝同时好焊上几股粗铜线，维修触发板时不知道参数的，可以从控制板上完好的器件与损坏相同的对比，修复该板的电压分别为 -4.7 伏，-4.44 伏，更换损坏器件后，可以加电试验，试验步骤按主回路到控制空载，负载分别运行检查。
加电试验前为保证器件安全，防止再次损坏重要器件，大电容暂时不要装上，用两只小电容代替，为了保护 IGBT ，电容到 IGBT 的供电回路好是串联白炽灯泡（也就是接个假负载），通电后如果显示正常，可以启动变频器，再测量 6 个触发脉冲，如果信号正常，可以去掉电容与 IGBT 之间的灯泡，装上大电容进行空载运行，正常后再接负载运行，经调试机器后一般恢复正常。
凌科自动化优势：
1、二十名资深电气工程师，芯片级无图纸维修；
2、齐全的检测维修测试平台，测试完好后再发货，极大的降低了返修率；
3、庞大的配件仓库及几百台的备用机库存，大大的缩短了维修周期；
4、7*24H的售后服务及免费技术指导，赢得广大客户的一致好评。
