由于交联聚乙烯绝缘电力电缆的生产技术、场地、运输等因素的限制,交联聚乙烯绝缘电力电缆一般中低压的长度为500~1000米/盘,盘径3.2米、盘宽2.2米及以下重量约3~10吨便于生产、存储、运输等。但是,由于城市地下电网、发电站的引出线路、工矿企业的内部供电及过江、过海的水下输电线有几十米、上百米、几公里、上千公里不等,所以必需把每盘交联聚乙烯绝缘电力电缆进行连接延长,以满足设计施工的要求。其次,随着电网的发展和城网的改造,电力电缆在电网线路中所占的比例日益增加,相应的电缆本体的质量、电缆安装的质量、电缆附件的质量故障率也在不断增加,降低了电力运行的可靠性,因此要采取的预防措施,全---mia提高配电线路的运行水平。
目前,交联聚乙烯绝缘电力电缆的连接延长通常都是通过对中间连接管的压接或螺丝紧固的方式连接两电力电缆的金属线芯,以实现连接延长。但是中间连接管的压接或螺丝紧固的方式结构连接不牢固、容易断裂、有异形、变形、不能成为同心圆且连接处尖角放电,气隙间隙大,物理机械性能小,径向电场损耗大,发热量大,严重影响了电力电缆的载流量,而且连接施工繁琐复杂;内部存在气隙,产生局部放电并蔓延扩大恶化,导致绝缘击穿;吸潮或进水的现象,水分或潮气的呼吸效应和电泳效应渗入中间接头内部,界面电阻急剧下降,产生沿面放电;绝缘强度降低或老化,呈树枝状放电碳化,激发爬电击穿等事故现象
因此,电力市场急需要电缆熔融接头恢复电缆结构克服上述存在的问题。
3、技术内容
本技术的目的在于提供一种电缆熔融接头技术,该电缆熔融接头结构具有连接牢固、连接处导电率高,径向电场损耗小,电能损耗小,载流量高,铜芯熔接,电缆可以弯曲,无需担心电缆拖动造成影响,而且连接施工简单快捷的优点,完全恢复电缆本体结构,与电缆本体近似等径,达到工厂生产水平。
目前,国内外电缆接头制作普遍采用热缩、冷缩、预制方式,该3种方式都是增加以应力管、应力锥的方式来分散电场应力控制以达到电缆的运行,该制作方式可能产生杂质和活动界面,影响电缆接头的绝缘性能,无形中降低了电网运行的安全性和可靠性。电缆熔融接头技术彻底解决了电缆附件与电缆绝缘之间配装产生活动界面的根本性问题,能有效减少电缆线路及其中间接头的故障,为电缆系统提供了更高的电气稳定性和安全可靠性。电缆熔融接头技术对电缆采用等直径导体连接,内外屏蔽层、绝缘层都按照电缆结构予以恢复。
电缆熔融接头技术是一种新型的技术,该技术较普通的电缆中间接头制作方式有诸多优点,它通过对电缆结构的"重新生成",一步步将电缆还原至新电缆状态;应用该技术制作的电缆中间接头,铜芯焊接处的拉断力与本体的比值为92.5%,导体焊接的抗拉强度达到本体强度的85%以上,能够大幅度降低电缆中间接头引起的线路故障频率。

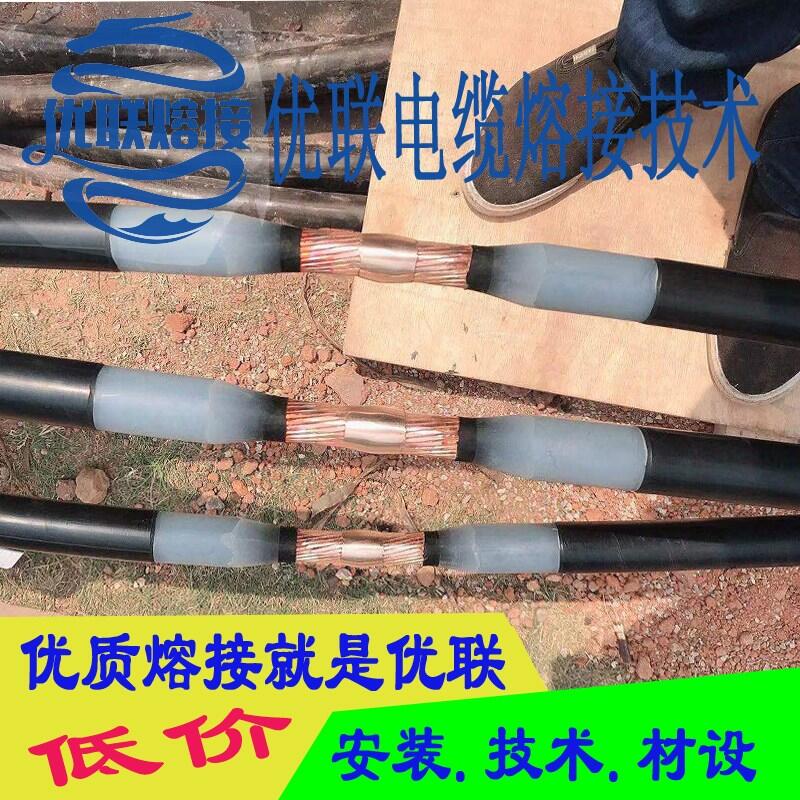

电缆熔融技术通过线芯焊接、线芯打磨;电缆内半导体层融熔等径恢复;主绝缘层融熔恢复,主绝缘层打磨,等径恢复;外半导体层融熔等径恢复,电缆外护套恢复等多重工序,才能将电缆恢复至原来的样子。该技术*大的优点在于利用熔熔技术,把铜线芯、内屏蔽、主绝缘、外屏蔽熔融连接为一体,增强电缆防水、绝缘性能,延长电缆中间接头寿命。按电缆原材料、主体结构与规格要求,采用挤包模注绝缘交联工艺,将电缆屏蔽、绝缘与外屏蔽熔融结合,形成一致本体特性的无需应力处理、无气隙界面的电缆电场屏蔽体。HMJ的电场分布完全等同于电缆本体的电场分布特性,无附加的应力锥、应力管结构、无界面气隙的接头全恢复概念。目前国网供电公司下属供电局在一些电缆沟采用S300mm或S240mm纯铜电缆,在纯铜电缆接头处如果处理不好的话,会造成很大的安全隐患,电缆熔融接头技术恢复电缆本体连接技术,处理后的接头比铜电缆本身的导电性能、抗拉性能等都大有提升。
通过电网运维部门多年数据分析,电缆故障多发生与电缆中间接头处,由于电缆中间接头制作工艺不合格,绝缘性能不够导致电缆中间接头故障;若电缆中间接头密封性能不好,导致电缆中间接头受潮,绝缘击穿。电缆附件比电缆本身的电场分布复杂得多,其中影响整体电缆系统的安全可靠性,主要来自于电缆附件,YLJ 恢复电缆本体的连接技术却能彻底地解决,这种恢复电缆本体的HMJ技术是使电缆无接头的概念。这一技术的突破,将给高压、超高压电缆系统的安全运行,解决了海底电缆的软接头和正负直流电缆软接头的技术;此次采用新型的电缆熔接技术,将电缆各构造逐步恢复,达到密封效果,制作厂家也保证采用熔接技术制作的电缆中间接头安全运行15年乃至于电缆同寿的时间不发生故障,为电网中电缆系统的安全可靠性提供了一个重大的技术飞跃,具有重大的现实的里程碑意义。

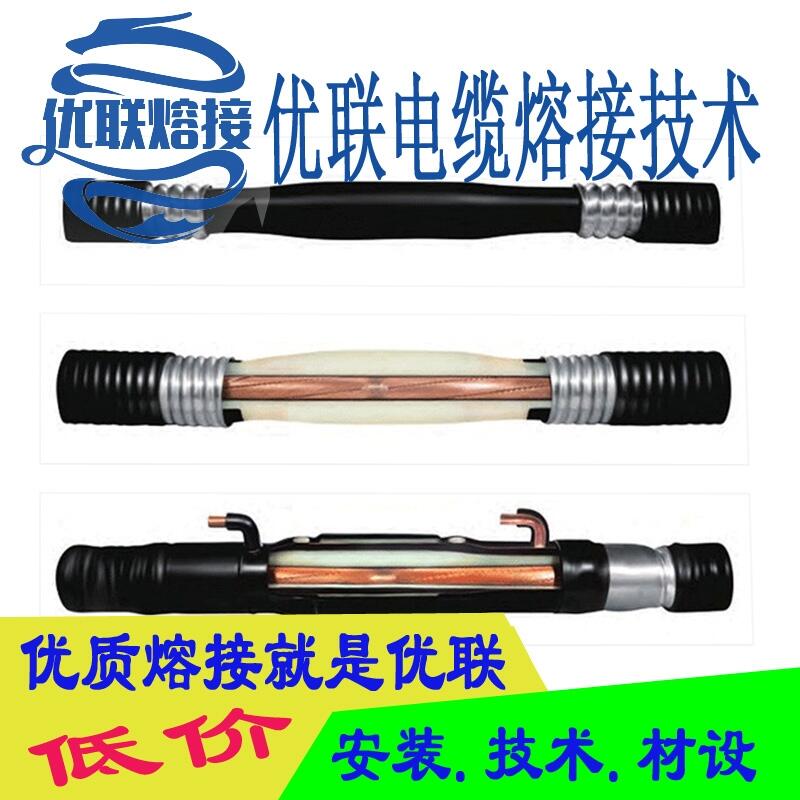

以下是YLJ 剖面图:、电缆外护套;、钢铠;、外屏蔽层;、铜芯焊接;、内屏蔽层;、主绝缘层
4、设计原理
电缆在实际应用过程中的安全可靠性,远比其所连接的电缆附件的安全可靠性要高得多,从其结构原理而言,电缆本体由均称厚度的绝缘层和内外半导电层、等直径的导体而构成圆柱形的稳固的电缆主体,所以,结构的定制,使电缆的电性能,即电场分布更趋稳定、均匀,使电缆具有较高的电气安全可靠性和较长的使用寿命;而HMJ即依据这一原理,在现场将电缆接头处完全恢复原电缆本体结构制作,使HMJ与电缆连接后的电性能与电缆本体的电性能均等的高安全状态。HMJ接头处的电缆导体、内半导电层、主绝缘和外半导电层完全按照电缆的原始结构恢复本体,无应力锥、应力管外来物件的组装结构,使电缆接头处成为完整的电缆而无接头,实现恢复电缆本体结构的理念。
YLJ 所用绝缘料和半导电料与生产电缆的绝缘料和半导电料是完全相同材质,YLJ 与电缆的结合在化学、
物理性能和结构上具有良好的相融性和稳固性,熔融界面的热性能、机械性能经大量实验和检测,均完全满足标准要求;而在大量运行中的YLJ 也更加体现了其优越的实用性。本技术按照电缆的铜芯、内屏蔽、绝缘、内屏蔽结构、规格、相同的屏蔽、绝缘材料现场制作,实现与原电缆以连续、等效匹配的电场屏蔽体,使屏蔽、绝缘无气隙界面熔融结合,在结构上形成与电缆一致的整体而无明显的接头形状,绝缘强度与原电缆一致,具有更高的电气绝缘性能与运行的耐久性,使电场分布与电场强度处于*佳的自然状态,突出了YLJ 电气性能稳定、运行可靠。
