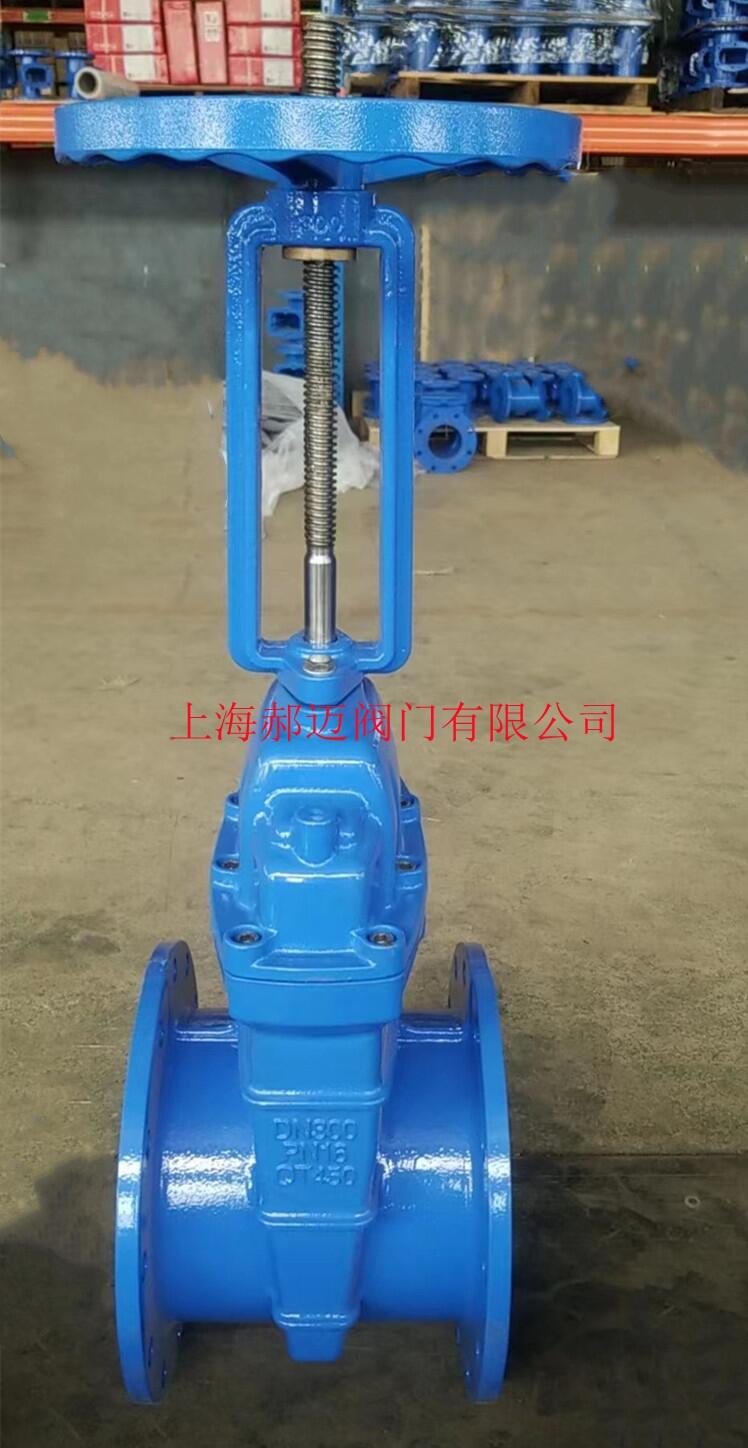

Z45X弹性座软密封闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
阀门特点：
1、平底式阀座，不出现污物堆积，使弹性座软密封闸阀的密封更可靠；
2、阀瓣整体包橡胶；
3、阀门内件采用耐腐蚀不生锈钢和铜合金材料，可用于污水系统适应较恶劣的工作环境；
4、体积小，重量轻，便于安装和维修；
5、阀杆采用三道O型环密封，大大减少了开关时的磨擦阻力，开关轻巧不漏水。
闸板有两个密封面 , 常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 ,通常为 50, 介质温度不高时为 2°52″ 。楔式闸阀的闸板可以做成一个整?体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改变其工艺性 , 弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。通常在升降杆上有梯形螺纹，通过阀门上端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全通畅，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的上点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到上点位置上，再倒回 1/2－1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置（即行程）来确定。?
?
?
|
主要性能参数： |
|
|
适用温度 |
≤80℃ |
|
适用介质 |
水、油品、蒸汽、介质等 |
|
主要零部件 |
阀体、阀盖、支架、阀瓣、阀杆、阀座 |
|
主要材料 |
球墨铸铁 |
?
|
类型 |
公称通径DN(mm) |
L |
D |
D1 |
b |
N-d0 |
H |
Do |
重量(kg) weitht |
|
暗杆 |
40 |
165 |
150 |
110 |
19 |
4-Φ19 |
231 |
180 |
10/11 |
|
50 |
178 |
165 |
125 |
19 |
4-Φ19 |
249 |
180 |
10/11 |
|
|
65 |
190 |
185 |
145 |
19 |
4-Φ19 |
274 |
180 |
13/14 |
|
|
80 |
203 |
200 |
160 |
19 |
8-Φ19 |
310 |
200 |
23/24 |
|
|
100 |
229 |
220 |
180 |
19 |
8-Φ19 |
338 |
200 |
25/26 |
|
|
125 |
254 |
250 |
210 |
19 |
8-Φ19 |
406 |
240 |
33/35 |
|
|
150 |
267 |
285 |
240 |
19 |
8-Φ23 |
470 |
240 |
42/44 |
|
|
200 |
292 |
340 |
295 |
20 |
8-Φ23/12-Φ23 |
560 |
300 |
76/80 |
|
|
250 |
330 |
395/405 |
350/355 |
22 |
12-Φ23/12-Φ28 |
642 |
300 |
101/116 |
|
|
300 |
356 |
445/460 |
400/410 |
24.5 |
12-Φ23/12-Φ28 |
740 |
350 |
136/156 |
|
|
350 |
381 |
505/520 |
460/470 |
24.5/26.5 |
16-Φ23/16-Φ28 |
802 |
450 |
200/230 |
|
|
400 |
406 |
565/580 |
515/525 |
24.5/28 |
16-Φ28/16-Φ31 |
907 |
450 |
430/495 |
|
|
450 |
432 |
615/640 |
565/585 |
25.5/30 |
20-Φ28/20-Φ31 |
997 |
640 |
450/518 |
|
|
500 |
457 |
670/715 |
520/650 |
26.5/31.5 |
20-Φ28/20-Φ34 |
1110 |
640 |
480/552 |
|
|
600 |
508 |
780/840 |
725/770 |
30/36 |
20-Φ31/20-Φ37 |
1288 |
640 |
530/610 |
|
|
明杆 |
50 |
178 |
165 |
125 |
19 |
4-Φ19 |
380 |
180 |
11/12 |
|
65 |
190 |
185 |
145 |
19 |
4-Φ19 |
440 |
180 |
14/15 |
|
|
80 |
203 |
200 |
160 |
19 |
8-Φ19 |
540 |
200 |
24/25 |
|
|
100 |
229 |
220 |
180 |
19 |
8-Φ19 |
620 |
200 |
26/27 |
|
|
125 |
254 |
250 |
210 |
19 |
8-Φ19 |
660 |
250 |
35/37 |
|
|
150 |
267 |
285 |
240 |
19 |
8-Φ23 |
790 |
280 |
44/46 |
|
|
200 |
292 |
340 |
295 |
20 |
8-Φ23/12-Φ23 |
1040 |
300 |
80/84 |
|
|
250 |
330 |
395/405 |
350/355 |
22 |
12-Φ23/12-Φ28 |
1190 |
360 |
116/133 |
|
|
300 |
356 |
445/460 |
400/410 |
24.5 |
12-Φ23/12-Φ28 |
1380 |
400 |
156/180 |
