商品详情

埋刮板输送机可分为水平输送、爬坡输送和Z型输送或MS型MZ型等系列产品。

埋刮板输送机简介：

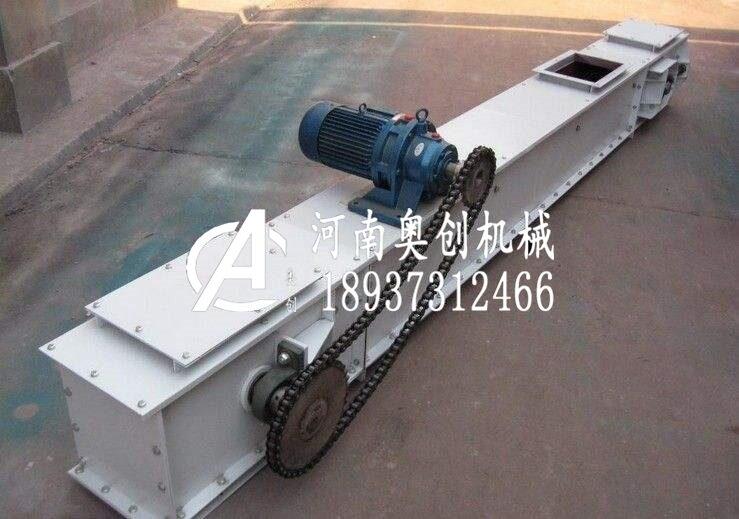

S型埋刮板输送机是一种在封闭的矩形断面的壳体中，借助于运动着的刮板链条输送粉状、小颗粒状、小块状等散料的连续输送设备。因为在输送物料时,刮板链条全埋在物料之中，故称为“埋刮板输送机”。埋刮板输送机是借助于在封闭的壳体内运动着的刮板链条而使散体物料按预定目标输送的运输设备。它具有体积小、密封性强、刚性好、工艺布置灵活、安装维修方便、并能多点加料和多点卸料等优点。因此显著改善了工人的劳动条件，防止了环境污染。埋刮板输送机原理是依赖于物料所具有的内摩擦力和侧压力，在输送物料过程中，刮板链条运动方向的压力以及在不断给料时下部物料对上部物料的推移力，这些作用力的合成足以克服物料在机槽中被输送时与壳体之间产生的外摩擦阻力和物料自身的重量。使物料无论在水平输送、倾斜输送和垂直输送时都能形成连续的料流向前移动。

埋刮板输送机对物料有下列要求：

（1）物料松散密度：p=0.2~2.5t/m3
（2）物料温度：一般机型适用于物料温度小于120°C；热料型输送物料的温度为100~450°C，瞬时物料温度允许达到800°C。
（3）含水率：含水率与物料的料度、粘度有关，一般应以手捏成团撒手后仍能松散为度。

通用型埋刮板输送机不适应输送高温的、有毒的、易爆易燃的、磨损性很强的、腐蚀性很强的、粘附性很强的、悬浮性很强的、流动性特好的、坚硬的和脆性很大又不希望被破碎的物料。

有这些特性的物料需要采用埋刮板输送机时，可设计为：耐高温型、耐腐蚀型、耐磨型、全气密型和防爆型等特殊机型，本公司可以根据客户要求设计生产。

水平型埋刮板输送机有普通型和大倾斜型之分，普通型的安装倾角0°≤α≤15°,大倾斜型的安装倾角为15°＜α＜30°。

埋刮板输送机在水平输送时，物料受到刮板链条在运动方向的压力及物料自身重量的作用，在物料间产生了内摩擦力。这种摩擦力保证了料层之间的稳定状态，并足以克服物料在机槽中移动而产生的外摩擦力，使物料形成连续整体的料流而被输送。

埋刮板输送机在垂直提升时，物料受到刮板链条在运动方向的压力，在物料中产生了横方向的侧面压力，形成了物料的内摩擦力。同时由于下水平段的不断给料，下部物料相继对上部物料产生推移力。这种摩擦力和推移力足以克服物料在机槽中移动而产生的外摩擦阻力和物料自身的重量，使物料形成了连续整体的料流而被提升。

我公司生产的机型为通用型埋刮板输送机，具有结构简单，重量较轻，体积小，密封性好，安装维修比较方便。它不但能水平输送也能倾斜和垂直输送；不但能单机输送，而且能组合布置，串接输送；能多点加料，也能多点卸料，工艺布置较为灵活。由于壳体封闭，在输送物料时可以显著改善工作条件，防止环境污染。

埋刮板输送机工作原理:

埋刮板输送机特点:

埋刮板输送机注意事项:

通用型埋刮板输送机对所输送的物料有下列要求：

1、物料容重：γ=0.2~1.8t/m3；

2、物料温度：t<100°C；

3、含水率：对于一般物料，不得使物料用手捏成团后不易松散；对于含水率增加后会增大粘着性和压结性，不能使物料严重粘附刮板。

粒度：物料的粒度与其硬度有关，粒度太大，则不宜输送。对物料粒度的要求见下表：

传动型式	功率范围（kw）	备注
弹性联轴器直接传动	2.2～37	功率≤200kw时电压为380V 功率≥220kw时电压为6000V
Y系列电机加液力偶合器	45～315
电动滚筒直接传动	2.2～55
绕线式电机	220～800

MS32、MS40型埋刮板输送机安装尺寸表(mm):

型号	B	B1	B2	B3	B4	b	c	d
MS32	320	800	420	495	900	32	130	110
MS40	400	890	500	578	990	36	150	130
型号	H	H1	H2	J	J1	L(m)
MS32	572.5	723	820	670	570	6.65-78.15
MS40	612.5	763	860	800	700	6.65-78.15
型号	L0(m)			L1(m)		L2
MS32	8.33-79.83			2-73.5		800,1500,2000
MS40	8.33-79.83			2-73.5		800,1500,2000
型号	l	nxl1		l2	N	N1	t
MS32	130	4x160		145	14	20	116.5
MS40	156	5x154		160	16	22	137.2

对物料粒度的要求见下表：

传动型式	功率范围（kw）	备注
弹性联轴器直接传动	2.2～37	功率≤200kw时电压为380V 功率≥220kw时电压为6000V
Y系列电机加液力偶合器	45～315
电动滚筒直接传动	2.2～55
绕线式电机	220～800
