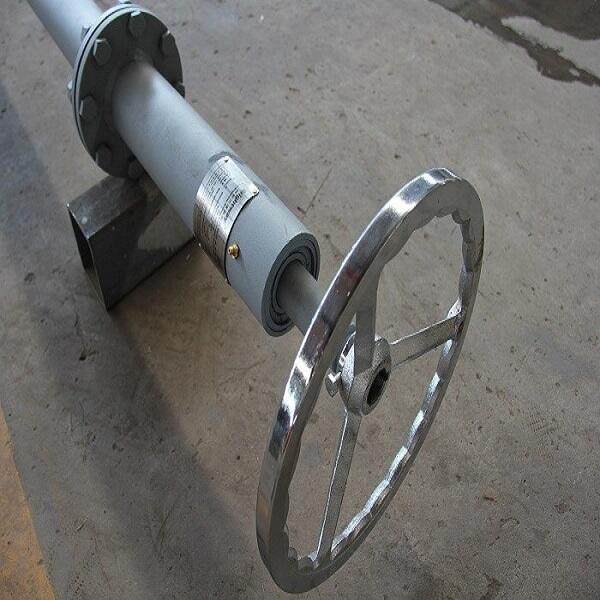

泥浆底流阀是一种实用于泥浆罐、清水罐等容器内部泥浆或液相导入及防止泥浆或液相相互篡位而控制的一种装置;该装置由50种零部件紧密配合而成,各零部件之间形成精密配合,解决客户在泥浆或液相控制过程中能够更好的防止容器内各仓及容器与容器之间开启或关闭,做到泥浆及液相容器之间零密封,实现容器之外直接操作控制,是目前油田钻井领域常用装置。
泥浆罐底流阀结构原理:
泥浆罐海底阀(底流阀)包括外管、连杆、连接管、丝杠,外管下端一侧与连通管连接,连杆设置在外管内,丝杠与外管内的连杆连接,连杆与设置在外管内底端的密封胶皮连接,密封胶皮与阀底座密封嵌合,阀底座为内侧为斜面的锥体结构,密封胶皮与阀底座接触的面为与阀底座斜面斜度相同的斜面,密封胶皮通过上下两块圆形金属板固定;外管与丝杠外筒的连接部位在罐面以上。本实用新型提高了海底阀自身的密封性,锥面密封结构降低了提升丝杠对密封胶皮的轴向承载力20%左右,从而延长了胶皮使用寿命,而且外管和丝杠外筒连接部位抬高到罐面以上,满足了快速维修的要求。
泥浆罐底流阀优点:
1.密封性能好,降低跑冒滴漏。泥浆罐底流阀技术参数表:
